菱形十二面体，菱形三十面体は球に外接する（内接球をもつ）のですが，球には外接しないものの合同な菱形だけでできている多面体には，２種類の菱形六面体を除いて実はあと２つ，１８８５年にフェドロフが発見した菱形二十面体と１９６０年にビリンスキーが発見した菱形十二面体（第２種）があります．
これまで，中川宏さんは菱形十二面体，菱形三十面体の木工製作を済ませていますので，今回は菱形二十面体と菱形十二面体（第２種）の木工製作にチャレンジしてもらうことになりました．
＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝
【１】菱形十二面体（第２種）の木工製作

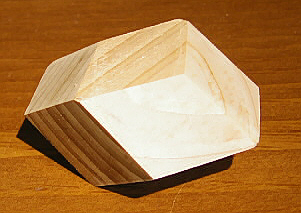

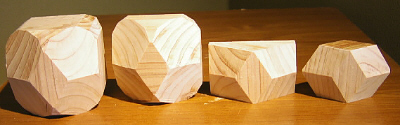

［１］菱形十二面体（第２種）とその木工製作過程
菱形三十面体の一部を作った後，ゾーン多面体という特徴を利用して平行な対面を仕上げています．

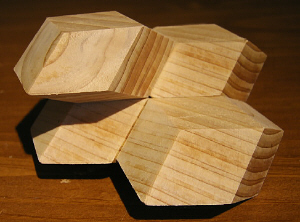

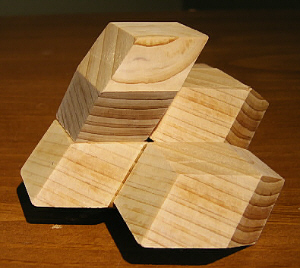

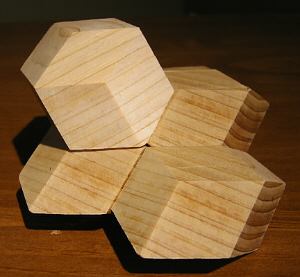

［２］菱形十二面体（第２種）による空間充填
＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝
【２】菱形多面体
合同な菱形だけでできている多面体について考えます．どのような菱形でも平行６面体を作ることができるのですが，この菱面体には２種類（太った菱面体とやせた菱面体）あって，細めで尖ったほうがacute（扁長菱面体），太めで平たいほうがobtuse（扁平菱面体）と呼ばれています．
ケプラーは複合多面体から菱形十二面体，菱形三十面体を発見し，すべての面が合同な菱形である菱形多面体は，菱形十二面体と対角線の比が黄金比になっている菱形を３０個組み合わせてできる菱形三十面体以外にはないことを証明しようとしたのですが，実はあと２つ，１８８５年，フェドロフが発見した菱形二十面体と１９６０年にビリンスキーが発見した菱形十二面体（第２種）があります．
菱形三十面体からあるゾーン（菱形の連なった帯）を抜き取って押しつぶすと菱形二十面体，菱形二十面体からあるゾーンを抜くと菱形十二面体（第２種）になるので，これらは各面の対角線の長さの比が黄金比の菱形からなる一連のゾーン多面体と考えることができます．
すなわち，黄金平行多面体は５種類あり，これらはコクセターによりＡ6（acute），Ｏ6（obtuse），Ｂ12（Bilinsky），Ｆ20（Fedrov），Ｋ30（Kepler）と名づけられています．黄金菱形をある方向に平行移動させたものがＡ6，Ｏ6であり，それをさらに平行移動させるとＢ12が，続いてＦ20が，最後にＫ30が生まれます．したがって，Ａ6とＯ6は３次元の，Ｂ12は４次元の，Ｆ20は５次元の，Ｋ30は６次元の立方体とそれぞれ同等になります．
また，Ｂ12の中には２つずつのＡ6とＯ6が，Ｆ20の中にはひとつのＢ12と３つずつのＡ6とＯ6が（いいかえればＦ20の中には５つずつのＡ6とＯ6が），Ｋ30の中にはひとつのＦ20と５つずつのＡ6とＯ6が（いいかえればＫ30の中には１０個ずつのＡ6とＯ6が）それぞれ入っていることになります．
＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝
【３】ゾーン多面体の構成
菱形三十面体からあるゾーンを抜くと，菱形二十面体や菱形十二面体（第２種）になるので，これらは各面の対角線の長さの比が黄金比の菱形からなる一連のゾーン多面体と考えることができます．菱形のすべての稜は２方向，菱形六面体のすべての稜は３方向，菱形十二面体では４方向，菱形三十面体では６方向を向いているのですが，菱形二十面体では５方向，菱形十二面体（第２種）では４方向を向くことになります．
一般にすべての稜がｎ方向を向くとき，面数はｆ＝ｎ（ｎ−１）となります．そのうち，ゾーン面は２枚ずつ増やせるので２（ｎ−１）面，天井面と床面はそれぞれ（ｎ−１）（ｎ−２）／２面で
２（ｎ−１）＋２（ｎ−１）（ｎ−２）／２＝ｎ（ｎ−１）
という構成になっています．
ｆ＝ｎ（ｎ−１）＝２，６，１２，２０，３０，４２，５６，・・・
ｅ＝２ｎ（ｎ−１）
ｖ＝ｎ（ｎ−１）＋２
ｎ ゾーン 天井床 ｆ ｅ ｖ
３ ４ ２ ６ １２ ８
４ ６ ６ １２ ２４ １４
５ ８ １２ ２０ ４０ ２２
６ １０ ２０ ３０ ６０ ３２
＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝
【４】菱形多面体の頂点
菱形の鋭角（acute）ｍ個と鈍角（obtuse）ｎ個が集まる頂点をａmｏnで表すことにすると，菱形の鋭角と鈍角の和は
ａ＋ｏ＝１８０°
ですから，頂点に４つ以上の鈍角が集まることは不可能です．頂点に集まる角がすべて鈍角である場合はｏ3で，菱形の鈍角が１２０°より小さいことが必要になります．
ｏ＝１２０°（ａ＝６０°）の菱形では平面充填形となってしまいますから，ｏ3を有する菱形多面体の面は，正三角形を２個つなげた菱形（対角線の長さの比が１：√３）よりも太っていることが必要で，黄金比や１：√２の菱形などがその候補となるというわけです．
また，この菱形（鋭角が６０°より大きい）が頂点に集まる角がすべて鋭角である場合は最大１頂点に５枚ですから，ａ3またはａ4またはａ5ということになります．また，鈍角と鋭角が混ざっている頂点がある場合，ａ＋ｏ＝１８０°ですから，ａ1ｏ1，ａ2ｏ2は存在し得ず，ａ3ｏ1，ａ2ｏ1，ａ1ｏ2のみが可能となります．
実際には
扁長菱面体：ａ3＝２，ａ1ｏ2＝６
扁平菱面体：ａ2ｏ1＝６，ｏ3＝２
菱形十二面体：ａ4＝６，ｏ3＝８
菱形十二面体（第２種）：ａ4＝２，ａ3ｏ1＝４，ａ1ｏ2＝４，ｏ3＝４
菱形二十面体：ａ5＝２，ａ3ｏ1＝１０，ｏ3＝１０
菱形三十面体：ａ5＝１２，ｏ3＝２０
のようになっています．
菱形三十面体からあるゾーン（菱形の連なった帯）を抜き取って押しつぶすと菱形二十面体，菱形二十面体からあるゾーンを抜くと菱形十二面体（第２種）になるので，これらは各面の対角線の長さの比が黄金比の菱形からなる一連のゾーン多面体と考えることができます．菱形３０面体→菱形２０面体の過程でいくつかのａ5は保持されるのですが，菱形２０面体→菱形１２面体（第２種）の過程ですべて消失してしまいます．そして，４個のｏ3だけが最後まで遺残します．
＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝
【５】菱形多面体の二面角
木工では二面角が重要になるのですが，そこで黄金菱形，白銀菱形の菱形からなる菱形多面体の二面角を求めてみることにしました．
黄金菱面体 白銀菱面体
頂角 63.4350 70.5288
ａ3 72 75.5227
ａ2ｏ1 36,144 60,120
ａ1ｏ2 72,108 75.5227,104.477
ｏ3 144 120
ａ4 112.456 120
ａ3ｏ1 108,144 ×(124.101,144.16)
ａ5 144 ×(164.478)
ａ3とａ1ｏ2，ｏ3とａ2ｏ1では同じ二面角が出現していますが，黄金菱面体ではさらにａ5とａ3ｏ1，ｏ3，ａ2ｏ1が同じになります．
＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝
